Descriere

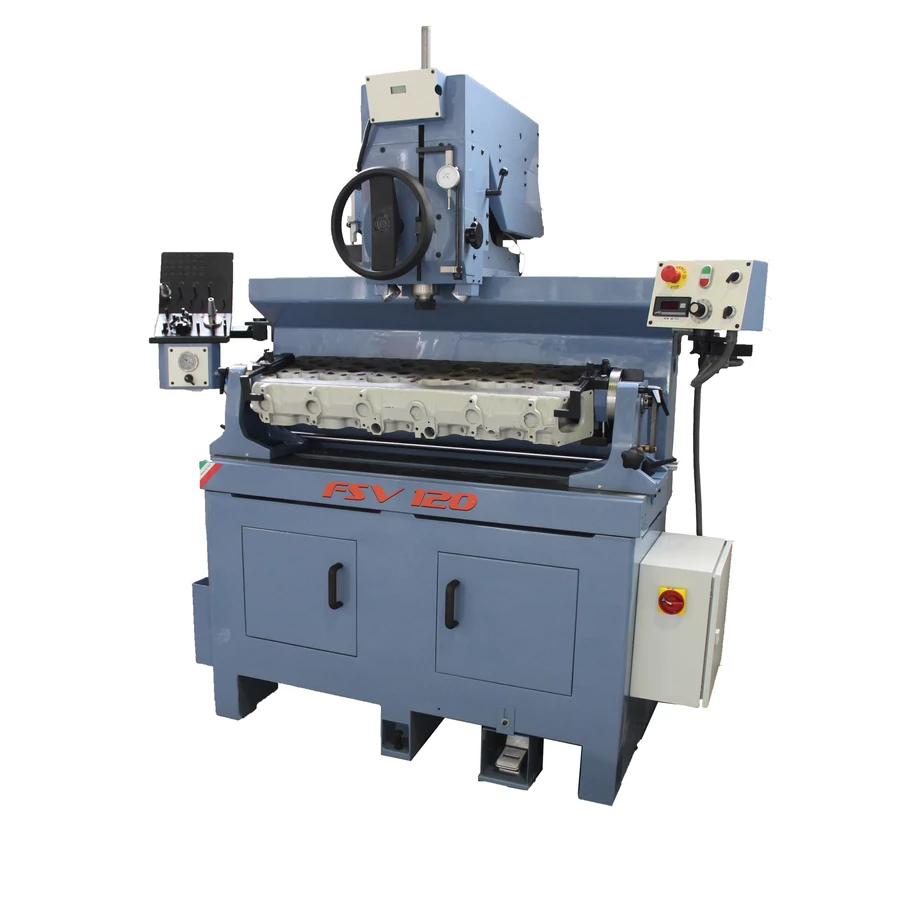

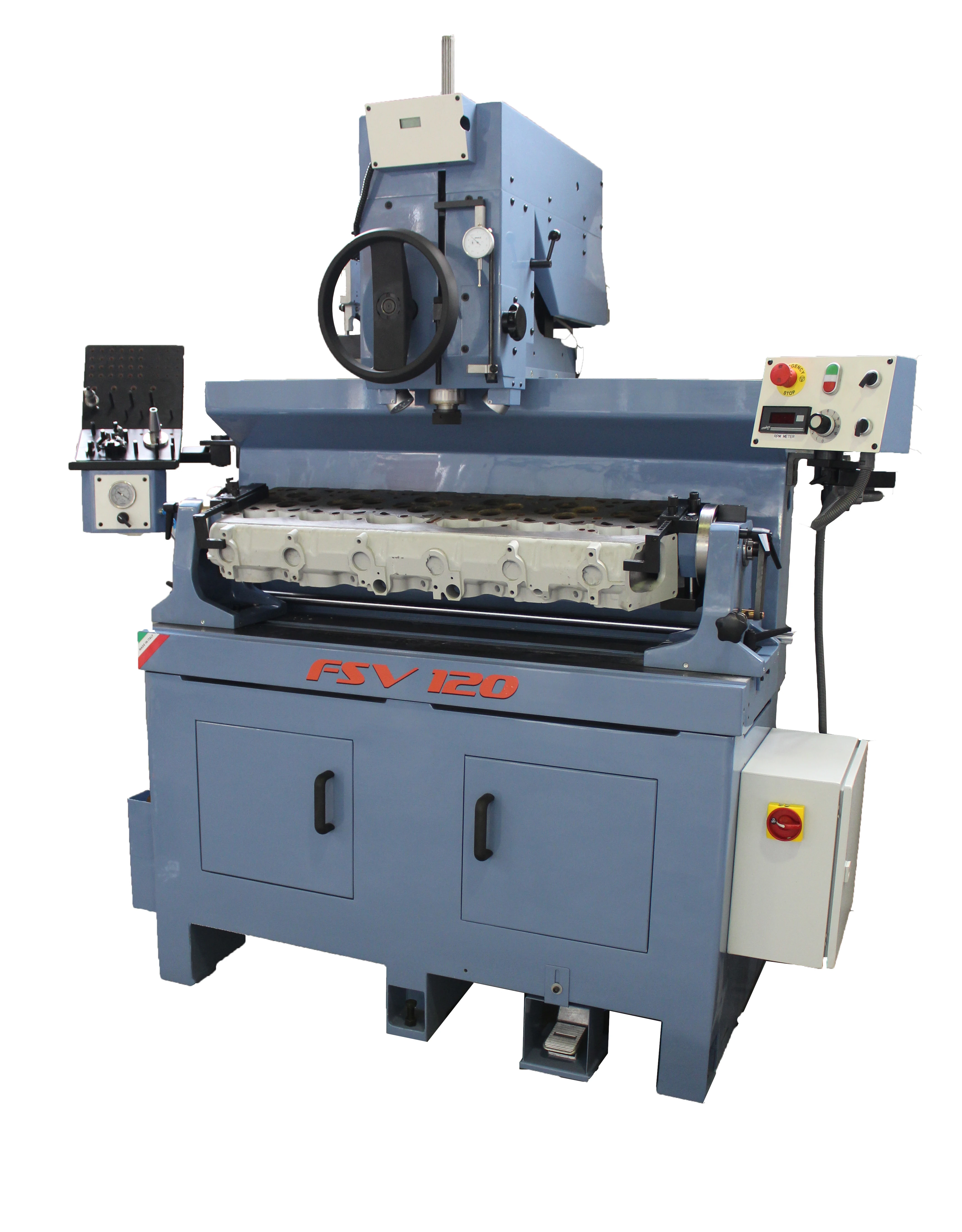

FSV120 este o mașină de găurit scaune de supapă pentru capete de cilindru care oferă rezultate perfecte datorită preciziei sale și ușurinței extreme de utilizare.
Capul fusului se deplasează pe o pernă de aer, ceea ce permite poziționarea rapidă și precisă a capului port-unealtă pe un ac de ghidare din carbură de tungsten găurit în ghidajul supapei.
Sistemul de ac de ghidare fix, combinat cu capul de sculă montat pe adaptor, garantează o reglare rapidă și corectă.
Sistemul de alimentare cu două axe asigură o viteză perfectă de alimentare a sculei, datorită roților micrometrice frontale și laterale rapide.
Clema rotativă la 360° are o structură puternică și rigidă care evită vibrațiile sculei și crește calitatea prelucrării. În plus, fixarea capului cilindrului este extrem de ușoară și rapidă, la fel ca și nivelarea cu ajutorul volanului de reglare micrometrică.
Precizia este asigurată de indicatorul electronic de nivel.
Mașina este dotată standard cu o serie de accesorii utile, cum ar fi un manometru de vid încorporat, lumină LED, tavă de depozitare, care îmbunătățesc funcționalitatea și ușurința de utilizare.
Echipament standard
-Cap de lucru plutitor pentru o poziționare ușoară
-Filtru/regulator de presiune a aerului
-Montaj universal rotativ la 360 de grade pentru capul de cilindru
-Kit de montare reglabil pentru capete de cilindru speciale
-Fusul reglabil cu suport de scule conice
-Viteză a axului reglabilă în mod independent
-Cursă finală reglabilă
-Indicator electronic de nivel
-Indicator de adâncime de tăiere cu comparator cu cadran
-Adaptor de acționare cu cap cu bilă APM100
-TH0375 Suport de scule dorong pentru piloți de 9,52 mm
-CUT2000 suport de scule cu inserție (18-30 mm)
-CUT2001 suport de scule cu inserții (26-42 mm)
-CUT2002 Suport de scule cu inserții (40-60 mm)
-TSF010 Unealtă de reglare a sculei
-Tester de vid complet cu tampoane
-Sistem de iluminare cu LED-uri
-Dulap de depozitare a uneltelor cu braț oscilant
-Taviță pentru așchii detașabilă
-Set de chei
-Manual de instrucțiuni
| Dimensiuni maxime ale capului cilindrului (LxLxA) | 1120x304x150 mm |
| Intervalul diametrului scaunului de supapă | 14-76 mm |
| Diametrul arborelui | 56 mm |
| Axul axului | ISO 30 |
| Turația axului (interval) | 0-500 FORDULAT/PERC |
| Puterea motorului axului | 1,5kW |
| Mișcarea axului/ cursa verticală a axului | 180 mm |
| Deplasarea capului de lucru | 1340 mm |
| Deplasarea capului de lucru | 50 mm |
| Înclinarea capului de lucru (de ambele părți ale punctului zero vertical) | ±10°. |
| Distanța maximă de la masă la ax | 473 mm |
| Presiunea aerului de lucru | 6 bar |
| Dimensiuni (LxLxA) | 1000x1635x2210 mm |
| Greutate | 1100 kg |
