Descriere

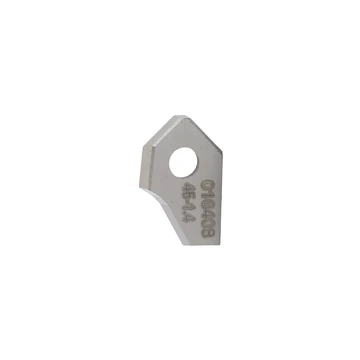

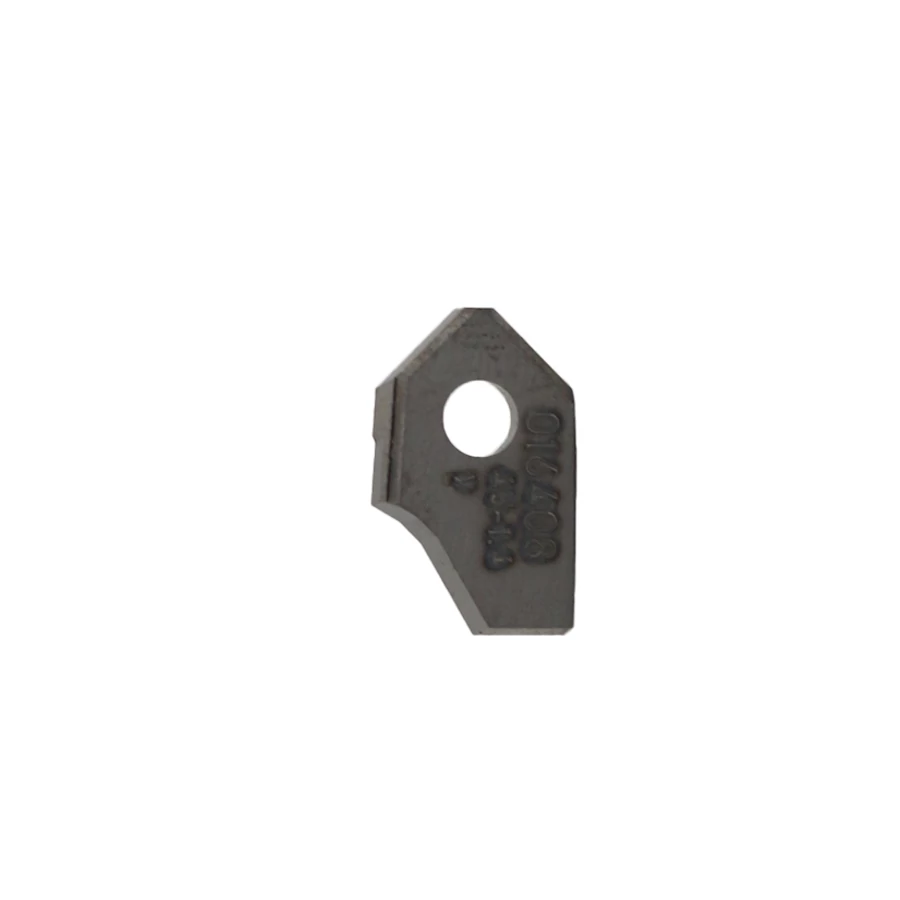

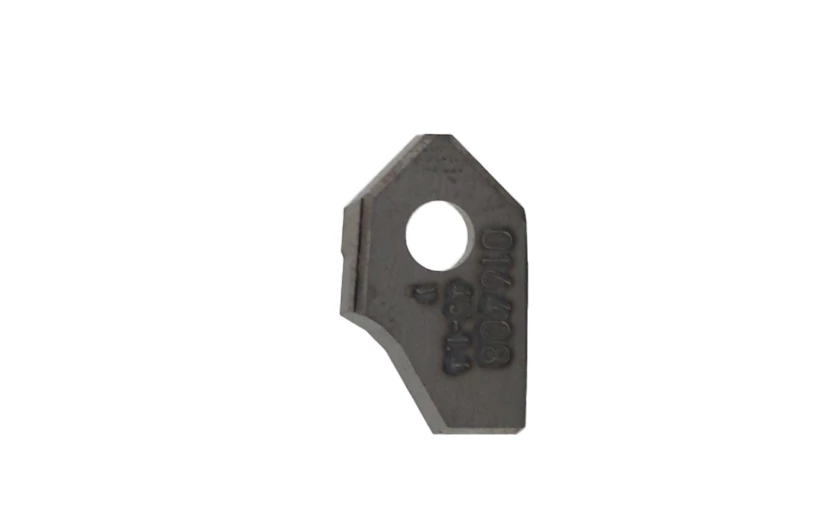

Această unealtă Serdi are numărul de piesă 016408 Plăcile Serdi sunt unelte speciale dezvoltate pentru prelucrarea scaunelor supapelor. Scaunul supapei este componenta din chiulasa pe care se potrivește placa supapei („capul” supapei). Este necesar să o prelucrați cât mai precis posibil, astfel încât placa supapei să se închidă exact cu scaunul, creând astfel vidul necesar. Inserțiile de prelucrare sunt utilizate la mașinile de frezat cu scaune de supapă Serdi (de exemplu, Serdi 3, Serdi 4.5, ...). Mașinile Serdi au un cap de prelucrare format dintr-un dorn de ghidare, un suport pentru scule, un suport pentru inserție și inserție. Ştiftul de ghidare este instalat în suportul de scule. Știftul de ghidare este introdus în ghidajul supapei cu mașina Serdi, unde se află și tija supapei. Aceasta ajustează direcția capului de prelucrare al mașinii Serdi, astfel încât să centreze zona de prelucrare. Deoarece suportul pentru scule ține suportul pentru inserție, iar inserția este montată pe suportul pentru inserție. Dacă setăm totul exact și începem să rotim capul de prelucrare al mașinii, insertul de prelucrare va începe să șlefuim scaunul supapei exact acolo unde placa (capul) supapei se va potrivi ca urmare a rotației.
| Profil | A1 |
| Unghiul alfa | 45° |
| A mărimea | 1.4 |
| Unghiul beta | 30° |
| Mărimea B | 1.5 |
| Unghiul gamma | 60° |
| Tipul marginii | 45° - 1,40 Three angles |
