Descriere

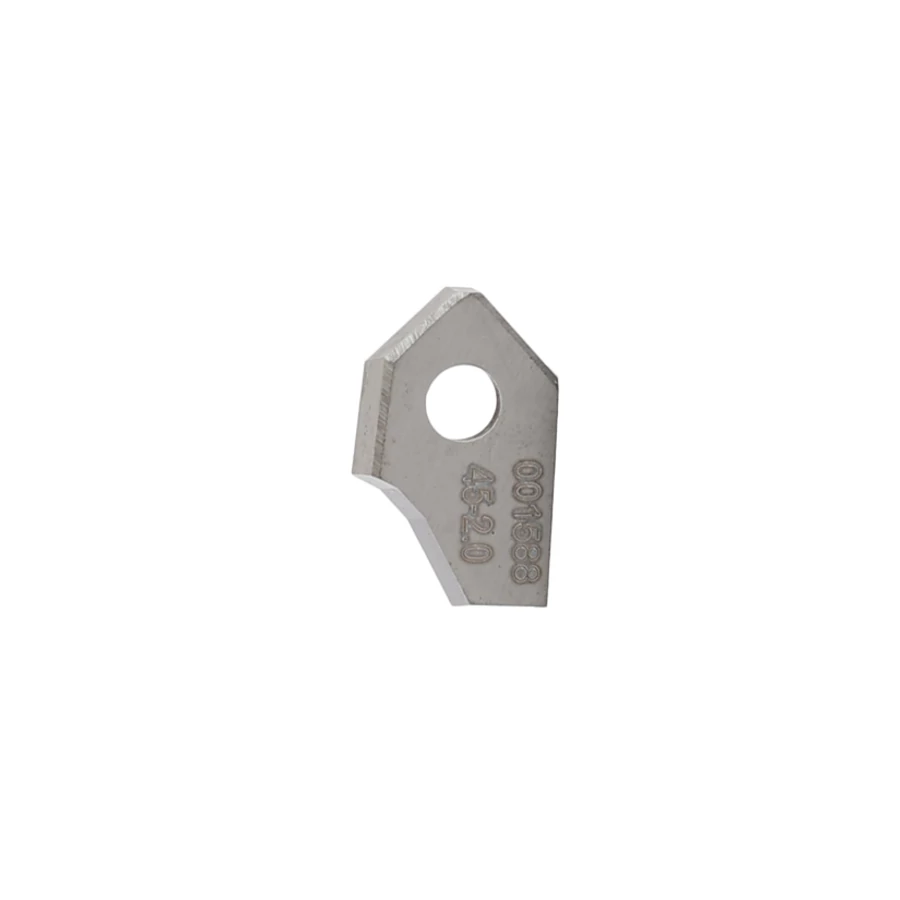

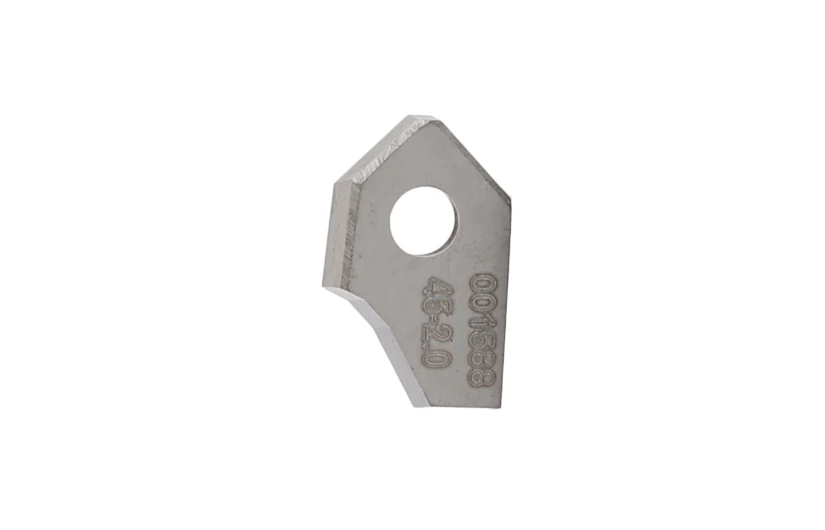

Această piesă de prelucrat este numărul de piesă 001588A. Aceste plăcuțe sunt unelte cu destinație specială concepute pentru prelucrarea scaunelor de supapă. Scaunele supapelor sunt componentele din capul de cilindru pe care se potrivește placa supapei ("capul" supapei). Motivul prelucrării cât mai precise a acestora este acela de a se asigura că placa supapei se blochează exact cu scaunul, creând astfel vidul necesar. Plăcuțele de prelucrare sunt utilizate în mașinile Serdi de frezare a scaunelor de supapă (de exemplu, Serdi 3, Serdi 4.5, ...). Mașinile Serdi au un cap de prelucrare format dintr-un știft de ghidare, un suport de scule, un suport de plăcuțe și o plăcuță. Suportul de scule are montat în el axul de ghidare. Pinul de ghidare este introdus în ghidajul supapei cu mașina Serdi, unde se află tija supapei. Aceasta stabilește direcția capului de prelucrare al mașinii Serdi, astfel încât să centreze zona de prelucrare. Deoarece suportul de scule susține suportul de lamă, iar lama este montată pe suportul de lamă. Dacă totul este setat corect și începeți să rotiți capul de prelucrare al mașinii, rotația va face ca inserția de prelucrare să înceapă să frezeze corpul supapei exact acolo unde se va potrivi placa supapei ( capul ).
| Profil | A1 |
| Unghiul alfa | 45° |
| A mărimea | 2 |
| Unghiul beta | 25° |
| Mărimea B | 1.4 |
| Unghiul gamma | 60° |
